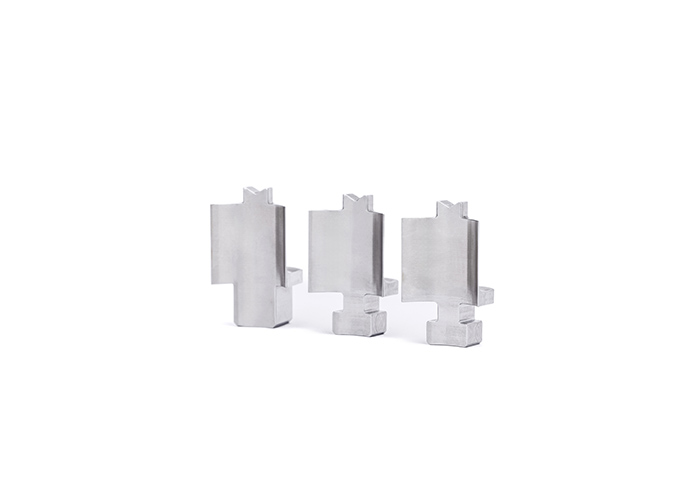

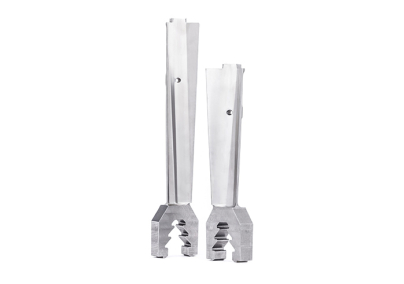

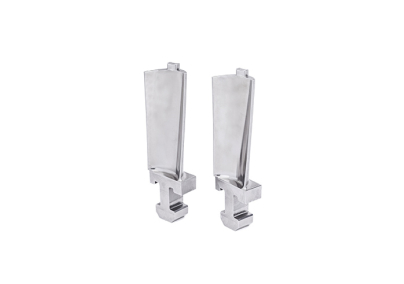

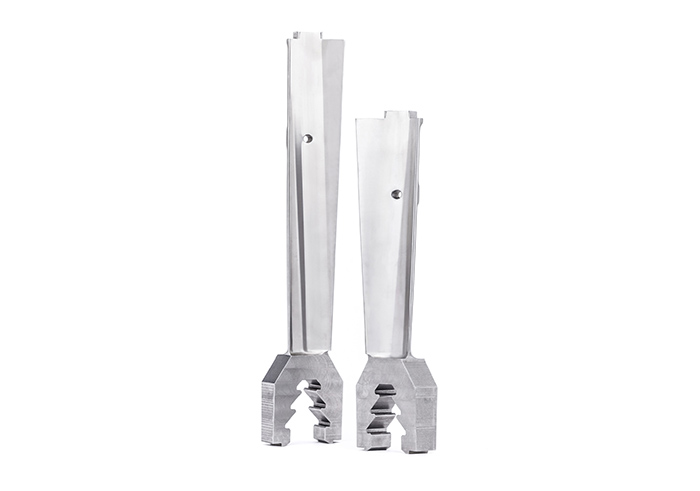

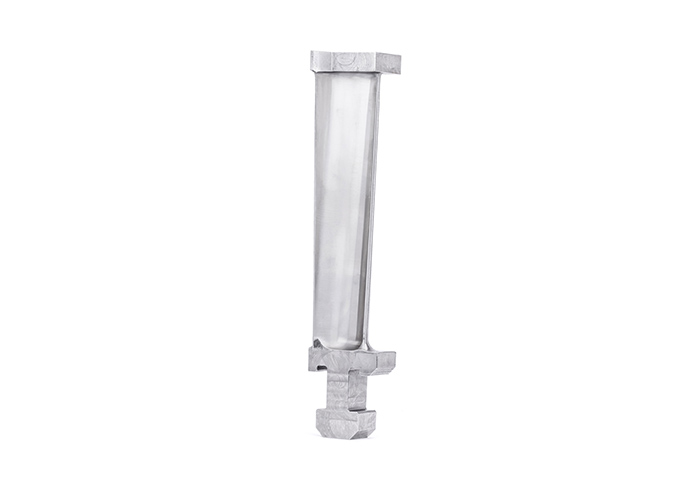

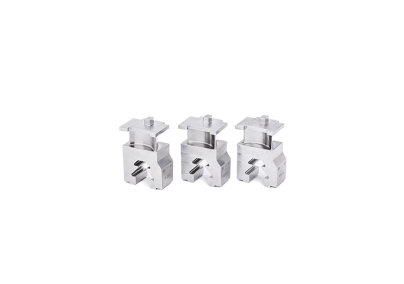

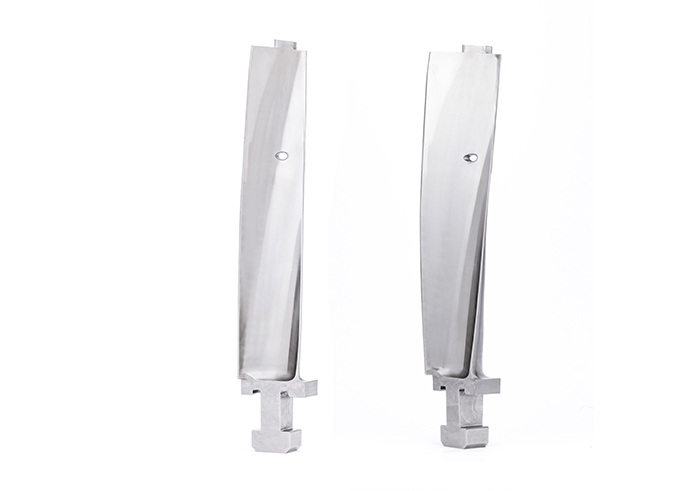

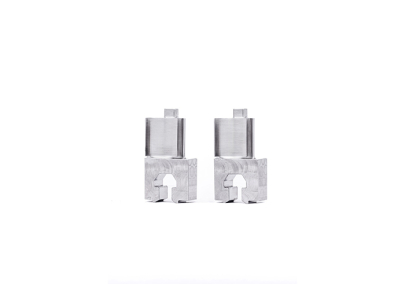

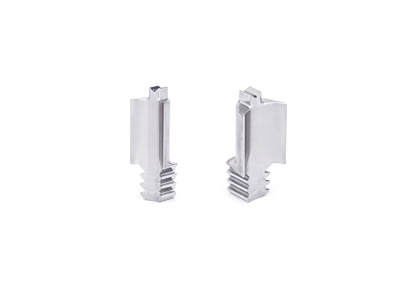

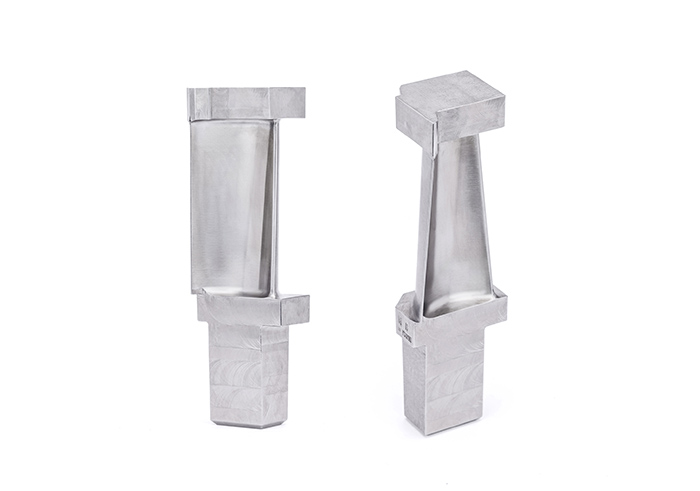

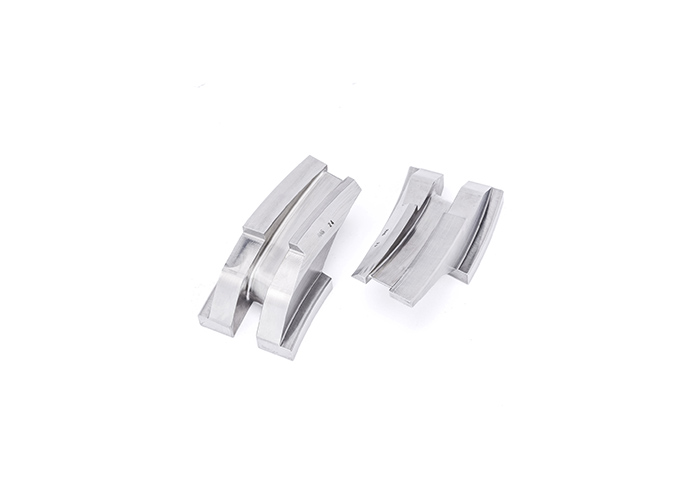

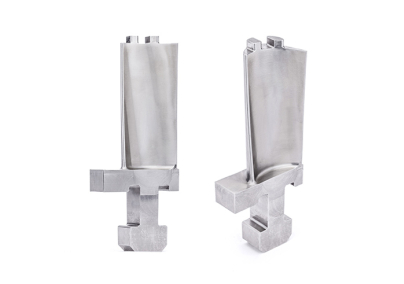

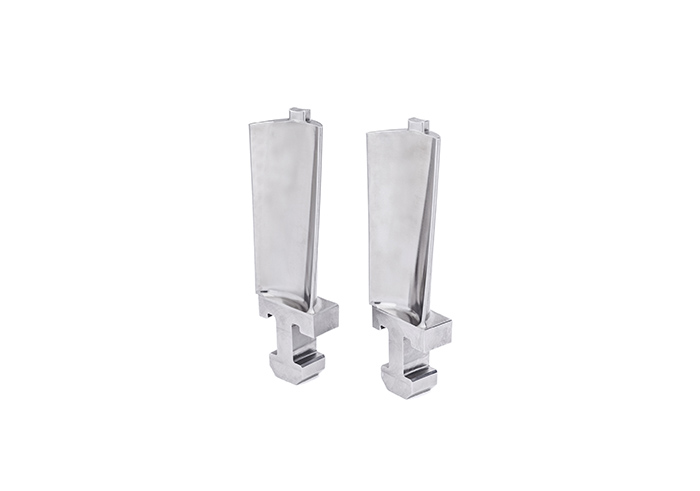

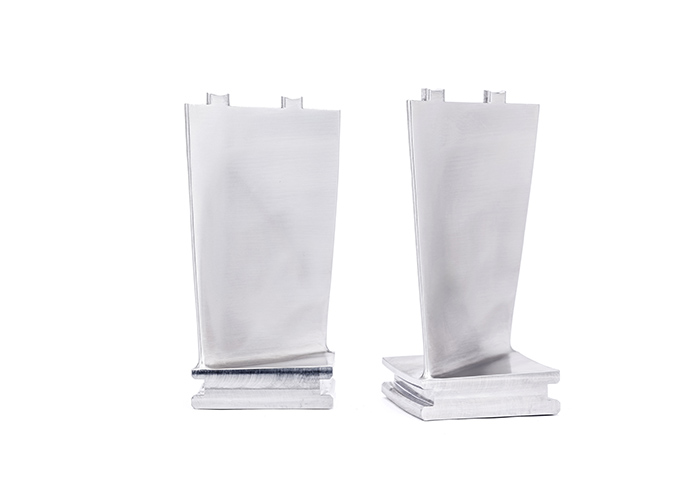

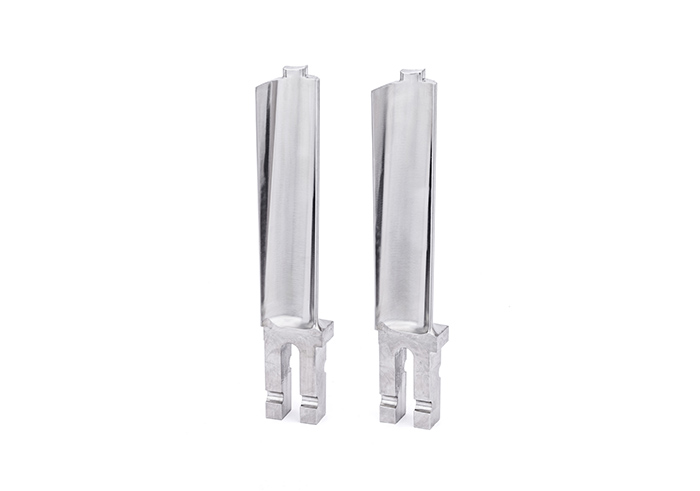

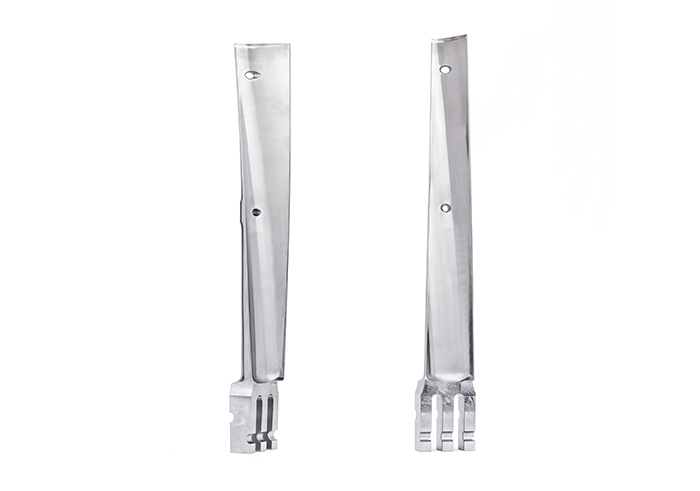

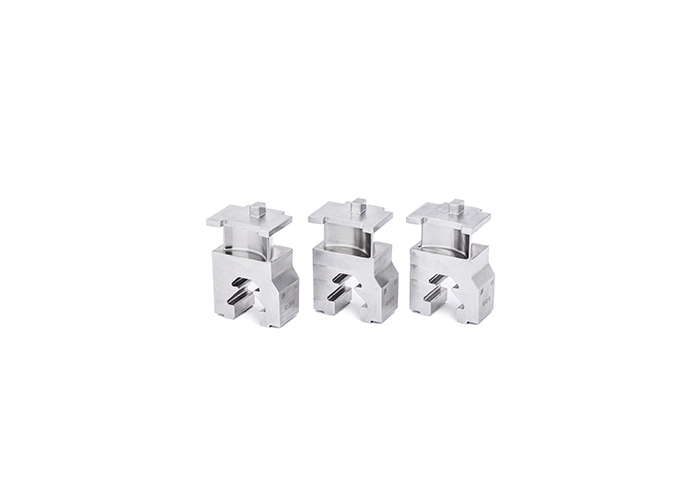

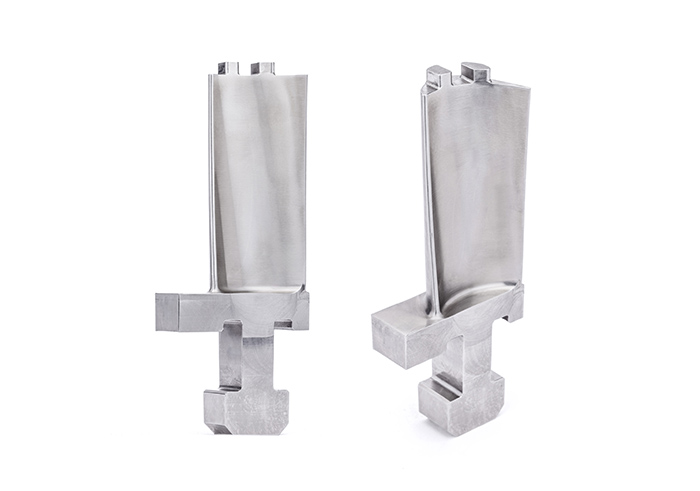

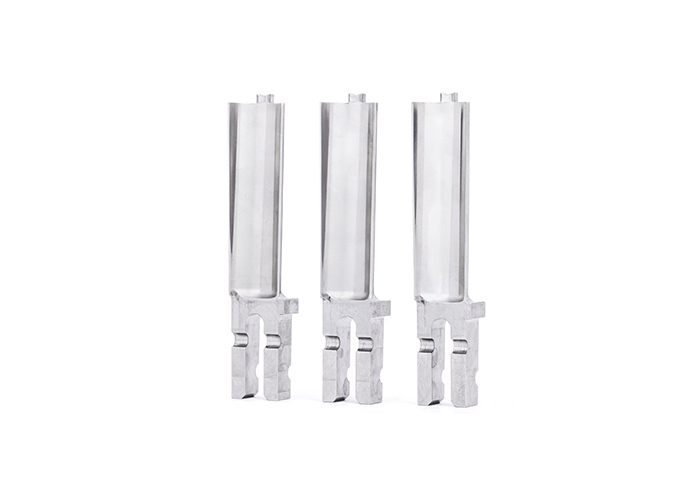

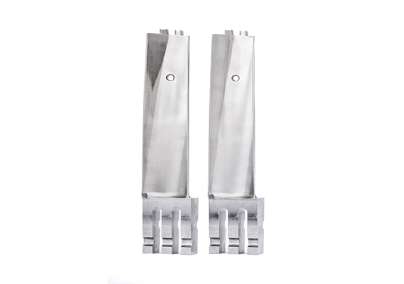

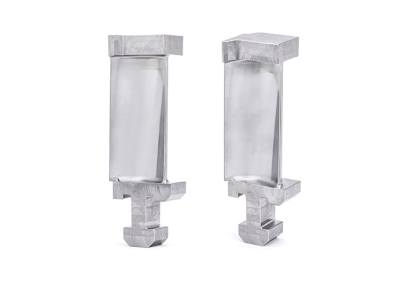

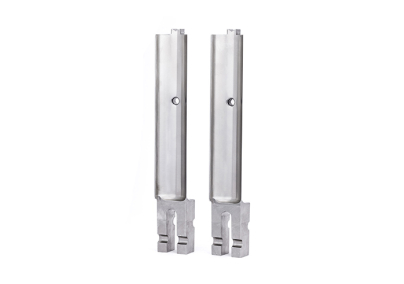

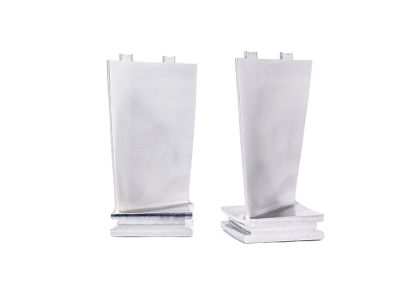

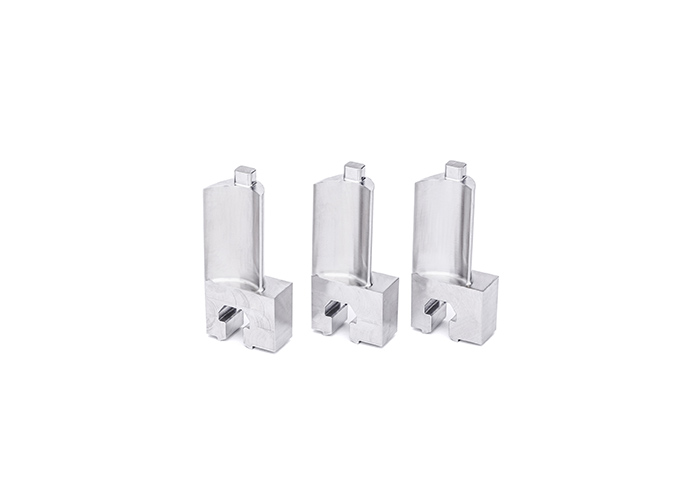

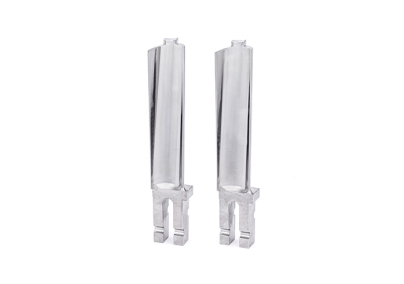

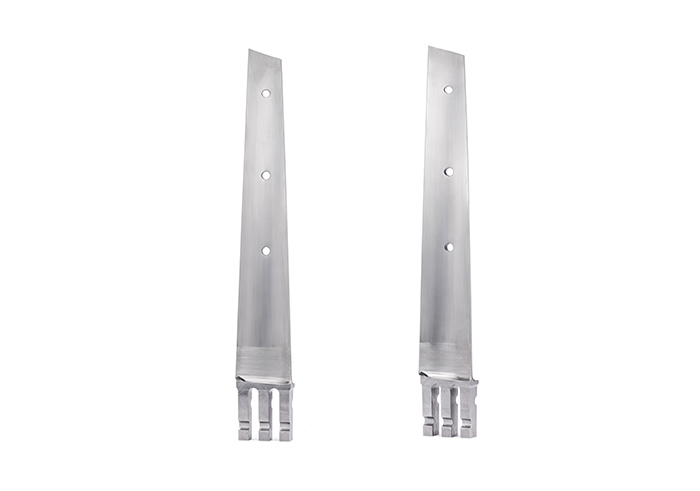

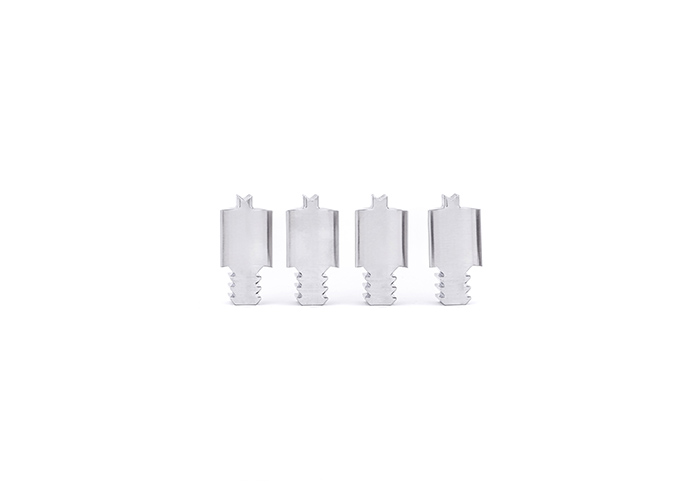

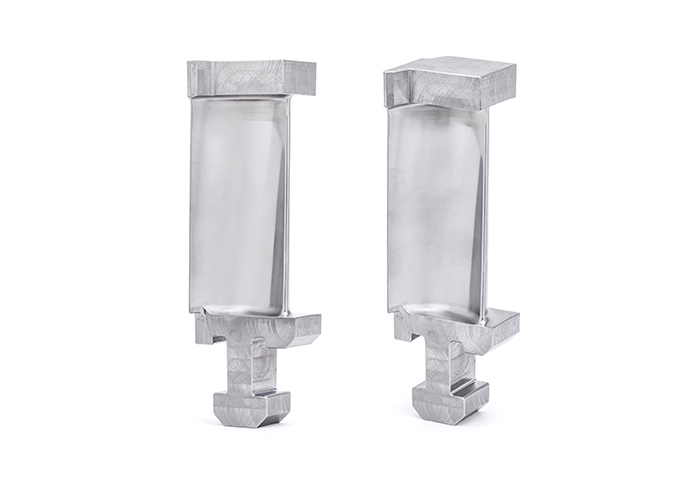

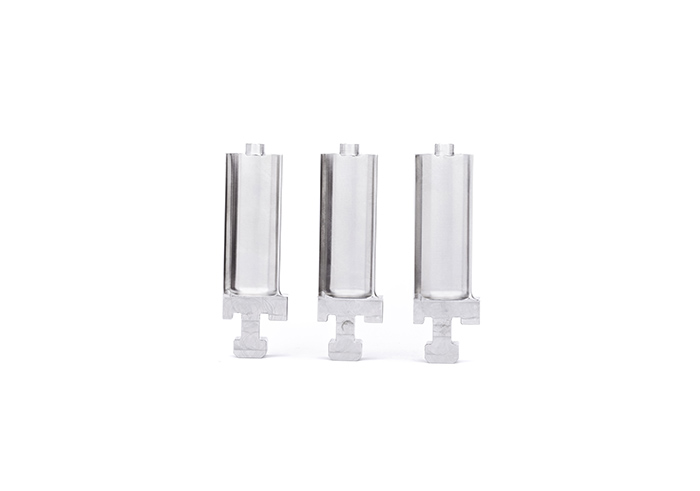

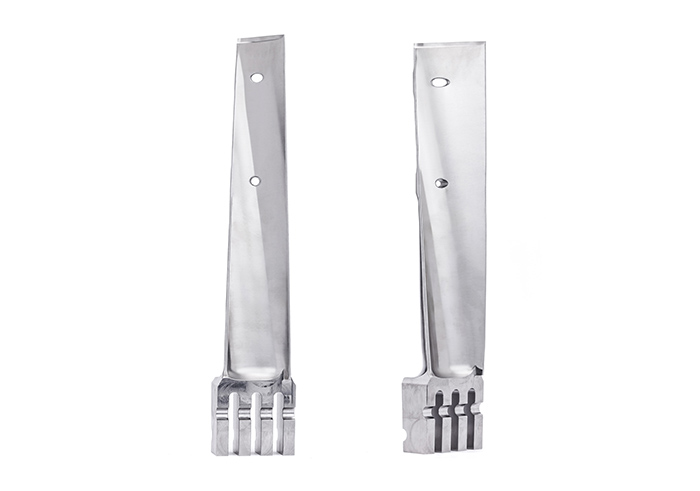

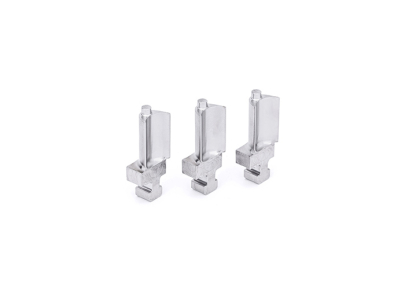

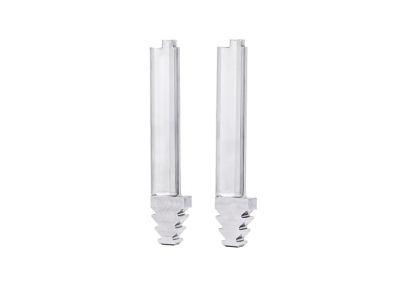

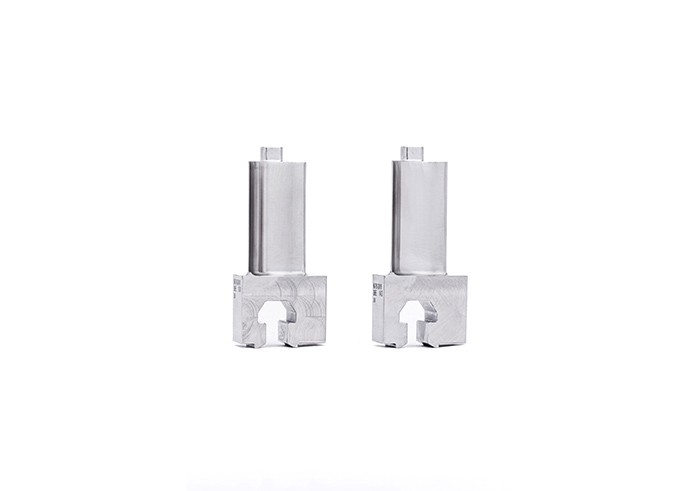

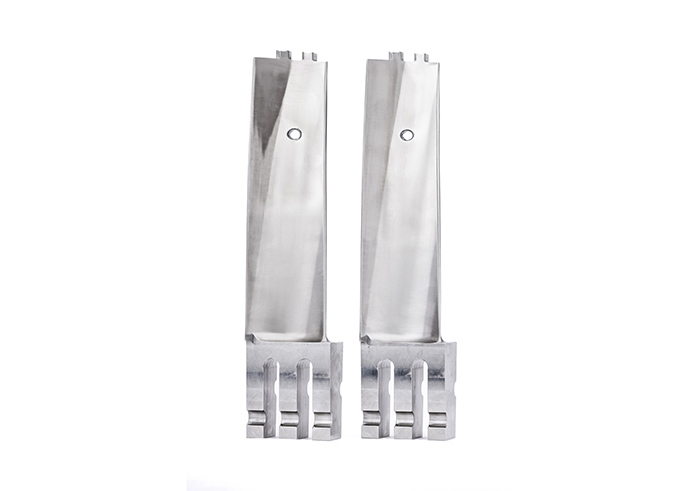

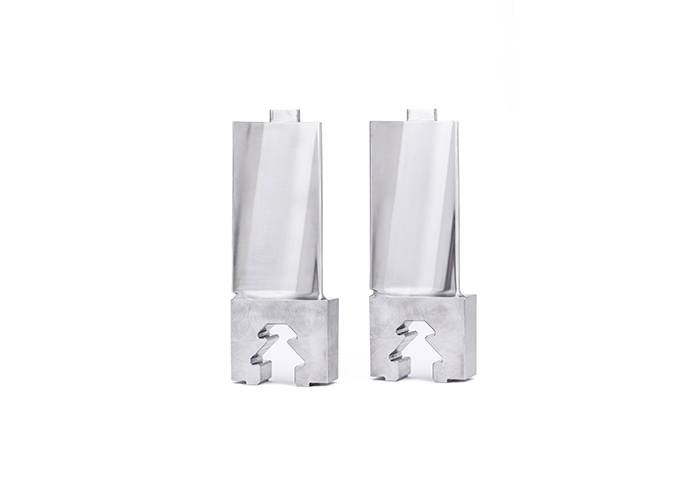

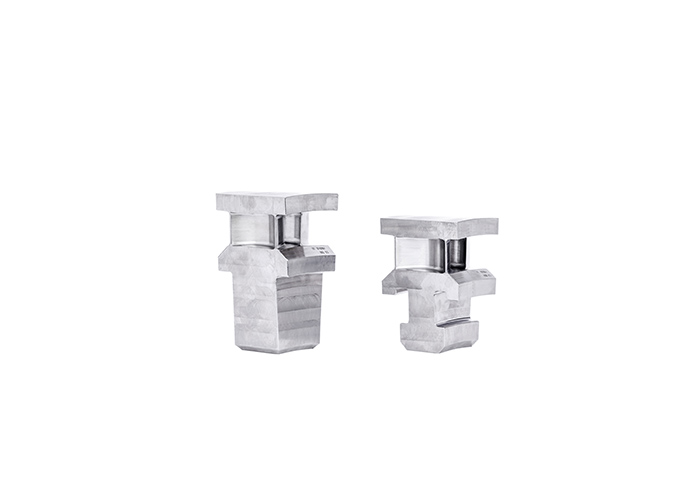

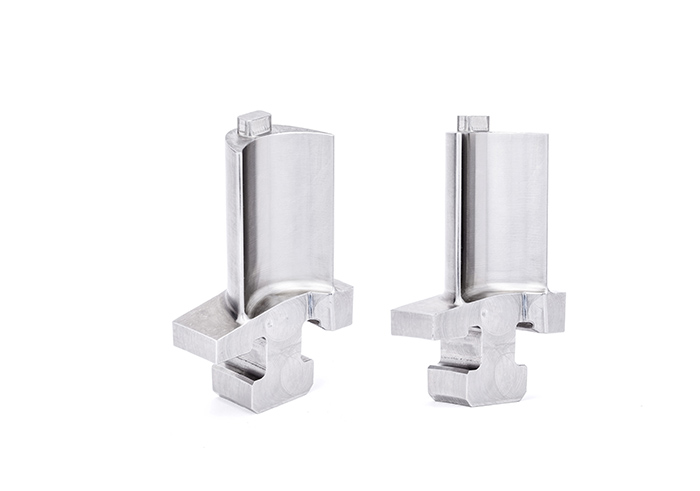

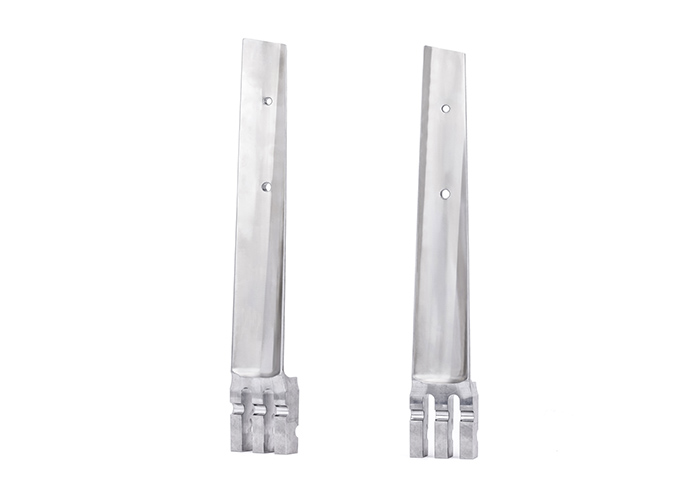

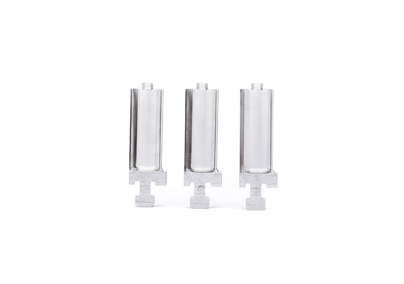

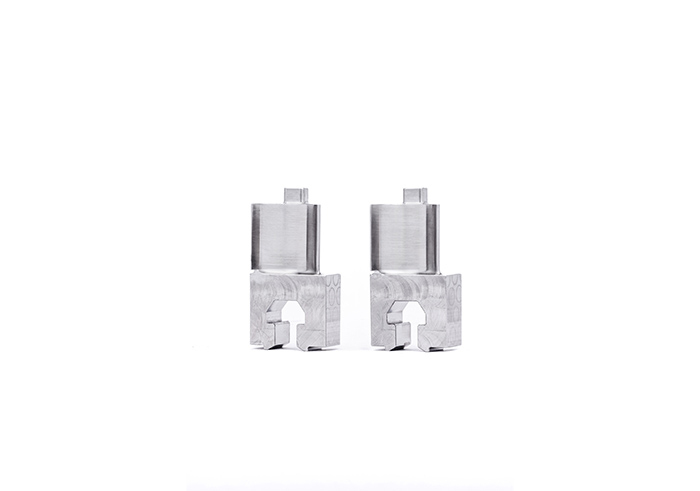

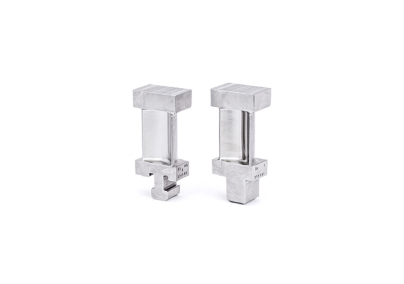

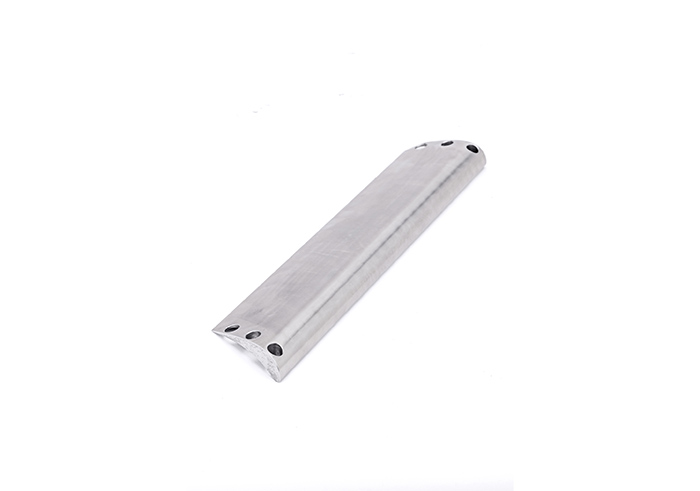

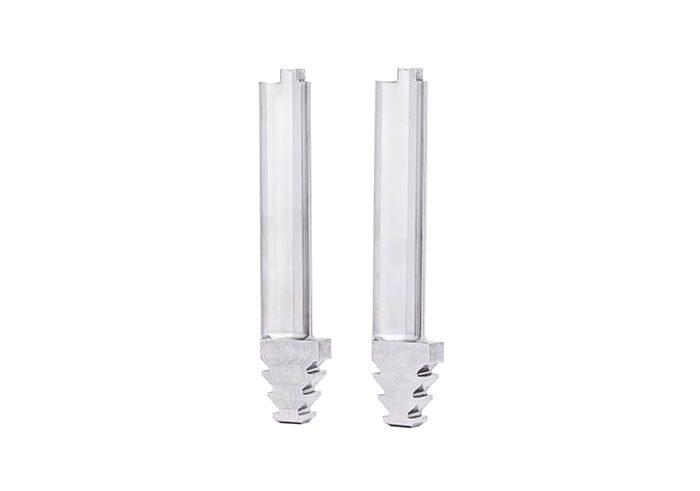

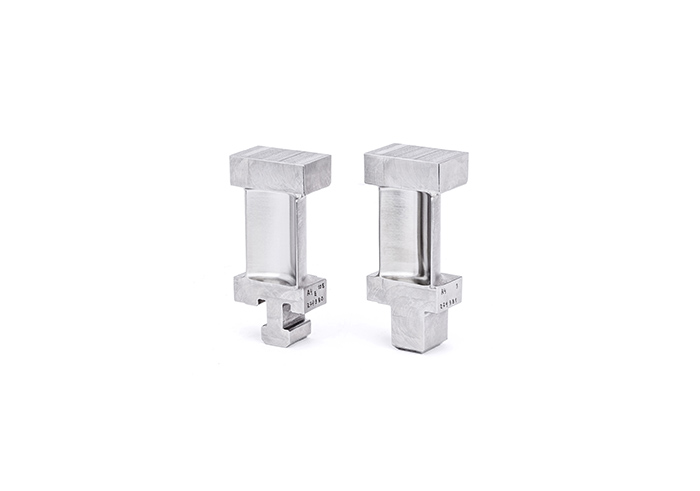

Рабочие и направляющие лопатки для паровых турбин
Назначение лопаток турбин — превращение потенциальной энергии сжатого пара в механическую работу.
В зависимости от условий работы в турбине длина её рабочих лопаток может колебаться от нескольких десятков до полутора тысяч миллиметров. На роторе лопатки расположены ступенчато, с постепенным увеличением длины, и изменением формы поверхности. На каждой ступени лопатки одинаковой длины расположены радиально оси ротора. Это обусловлено зависимостью от таких параметров, как расход, объём и давление.
При равномерном расходе давление на входе в турбину максимальное, расход минимален. При прохождении рабочим телом через лопатки турбины совершается механическая работа, давление уменьшается, но увеличивается объём. Следовательно, увеличивается площадь поверхностей рабочей лопатки и, соответственно, её размер. Например, длина лопатки первой ступени паровой турбины мощностью 300 МВт составляет 97 мм, последней — 960 мм.
